產品說明
母線支架用于支撐和固定母線，確保電氣連接的穩定性和安全性。
產品參數：
型號：JXB-50
名稱：接線板
額定工作電流 Ie：175A
額定工作電壓 Ue：690 V
額定沖擊耐受電壓 Uimp：6 kV
額定絕緣電壓 Ui：1000 V
額定短時耐受電流 Icw：8 kA/1 s
極數：3 極
適用系統：60 mm
適用母線：12、15、20、25、30×5、10 標準銅母線和異性銅母線
連接電纜：銅導線 6-50（70） mm2 圓單股或多股導線
參考標準：
IEC 61439-1:2020
GB/T 7251.1:2023
認證許可：
CE、TUV
CCC認證：無需強制認證
機械參數：
寬度：54.00±1 mm
高度：200.00±1 mm
深度：115.50±1 mm
重量：430±1 g
包裝參數：
盒包裝件數：1 個
箱包裝件數：20 個
盒包裝尺寸：206 mm × 56 mm × 121 mm
箱包裝尺寸：440 mm × 300 mm × 265 mm
包裝材料：紙箱
包裝類型：箱裝
補充說明：以上數據僅供參考，具體參數請咨詢工程師以獲取詳細和準確的信息。
適用條件
適用系統：
- 60mm母線系統
適用環境：
1.室內周圍空氣溫度：周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不得超過+35℃。周圍空氣溫度的下限為-5℃。
2.戶外周圍空氣溫度：周圍空氣溫度不超過+40℃，而且在24h內其平均溫度不得超過+35℃。
3.最高污染等級：III級
4.海拔：安裝場地的海拔不得超過2000m。
產品優勢
采用模塊化設計，便于根據需要進行擴展和調整。
布線更整齊有序，減少電纜交叉和混亂，便于安裝和維護。
由絕緣材料制成，提供良好的電氣絕緣，防止觸電和短路事故。
保護接線點免受外部機械損傷，確保系統的安全性和可靠性。

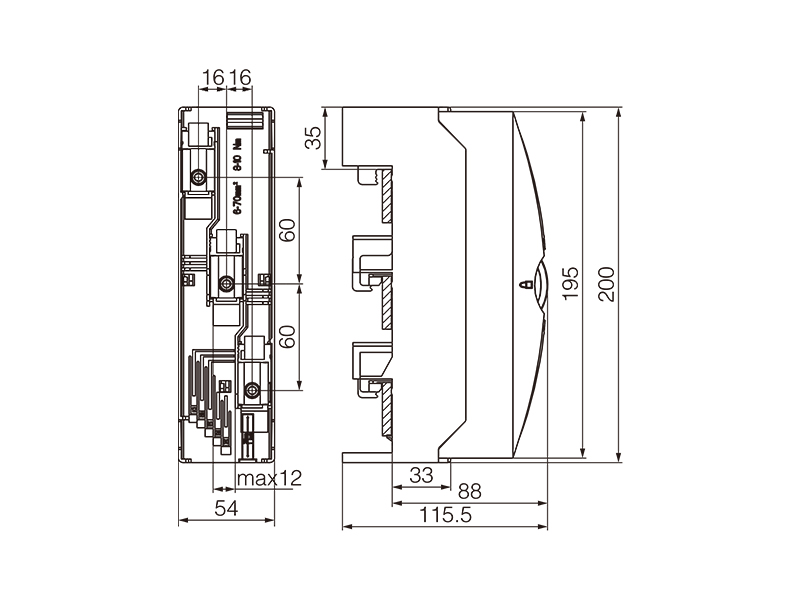

尺寸圖
