產品說明
產品名稱：充電樁用熔斷體
產品型號：DNS38-O1L
額定電壓：1000 V dc
額定電流：125~300 A
額定分?jǐn)嗄芰Γ?0 kA
分?jǐn)喾秶笆褂妙悇e：aR
產品尺碼：?38
安裝形式：螺栓連接型
產品重量：245 g（±3% ）
安裝要求：M10（21±1 N.m）
時間常數：10~15 ms
認證標志：CCC、TUV、
參考標準
IEC 60269-4
GB/T 13539.4
| 產品型號 | 額定電流In | I2t（A2S）弧前 | I2t（A2S）熔斷 | 0.5In 功率 | 0.8In 功率 | 1.0In 功率 |
| DNS38-O1L-125A/1000V dc | 125 | 4100 | 23500 | 4.5 | 14 | 25 |
| DNS38-O1L-150A/1000V dc | 150 | 5500 | 28500 | 6 | 18 | 33 |
| DNS38-O1L-175A/1000V dc | 175 | 10100 | 43500 | 6.5 | 19 | 35 |
| DNS38-O1L-200A/1000V dc | 200 | 17100 | 63500 | 7 | 21 | 39 |
| DNS38-O1L-225A/1000V dc | 225 | 21200 | 125000 | 7.2 | 24 | 44 |
| DNS38-O1L-250A/1000V dc | 250 | 24300 | 137000 | 7.5 | 26 | 47 |
| DNS38-O1L-300A/1000V dc | 300 | 26300 | 145000 | 10 | 31 | 58 |
適用條件
-充電樁系統
產品優勢
-易于安裝和替換。
-占比空間小，適用范圍廣。
-快速熔斷，為電路提供保護。
尺寸圖
外形尺寸

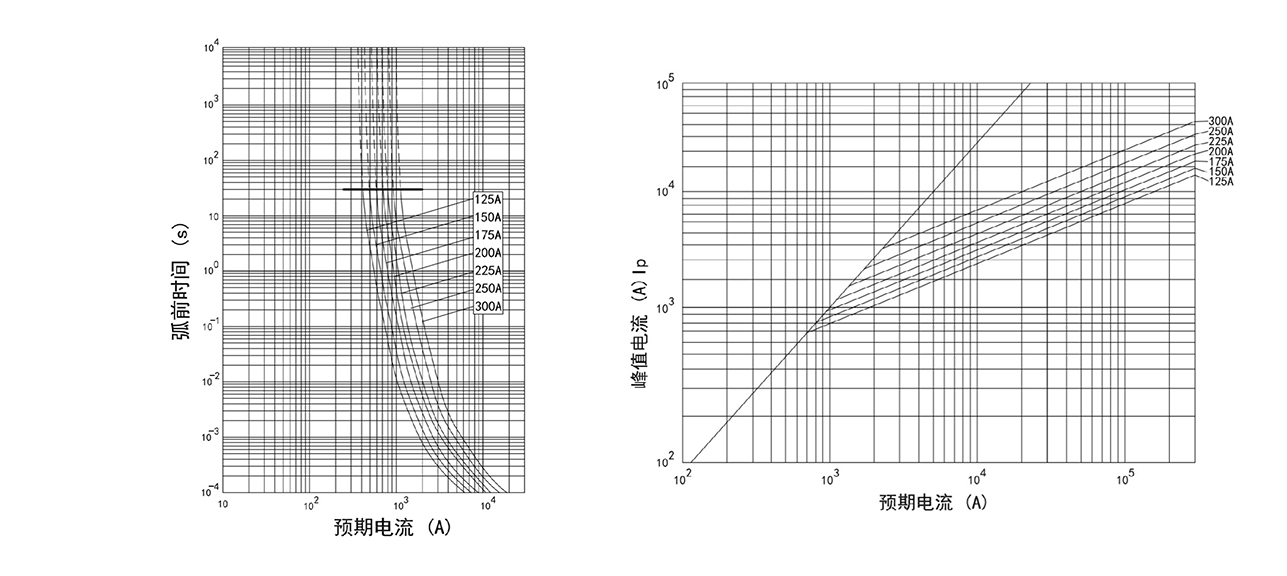

特性曲線
文件下載
